乘光网络光模块在PON网络中的应用
一、应用背景
PON网络（Passive Optical Network无源光网络）是一种低成本导向的FTTx网络应用，它主要利用点对多点光传输网络结构和突发光模块实现P2MP(Point to Multi-Point)点对多点光数据收发。与传统以太网结构中P2P(Point to Point)点对点的光数据收发相比，这种P2MP点对多点光通信应用具有成本更低、光纤利用率更高、带宽更高、安全性更高、运营管理更方便、后期扩展升级更简单的多种优点，使得这一应用发展更稳健，应用范围更是扩展到大数据采集、工业互联网、5G基站数据前传等更多的新兴应用领域。
PON网络结构和组成包括OLT(Optical Line Terminal)、ONT（Optical Network Terminal , ITU-T体系下称为ONT , IEEE体系下称为ONU - Optical Network Unit）、ODN （Optical Distribution Network）几个核心部分：
1.OLT
一般业内称为局端PON交换设备，该设备一般由上行以太网光口、下行OLT光口、管理板、电源几个部分构成。乘光网络的点对点100G /25G /10G以太网光模块就被使用在上行以太网光口。乘光网络的点对多点XGSPON OLT、XGPON OLT、Combo OLT、GPON OLT、 EPON OLT光模块使用在该设备下行光口。
2.ONT
常见ONT设备有俗称“光猫”的入户盒子，也有一些带以太网接口的PON ONT交换机。乘光网络的ONT光模块分为GPON ONT 光模块、XGSPON/XGPON ONT光模块，均是使用在此类设备中。
3.ODN
ODN网络一般由ODF局端配线架、PLC分光线、PON EDFA光放大器、楼道分线盒、入户快接线缆等组成。

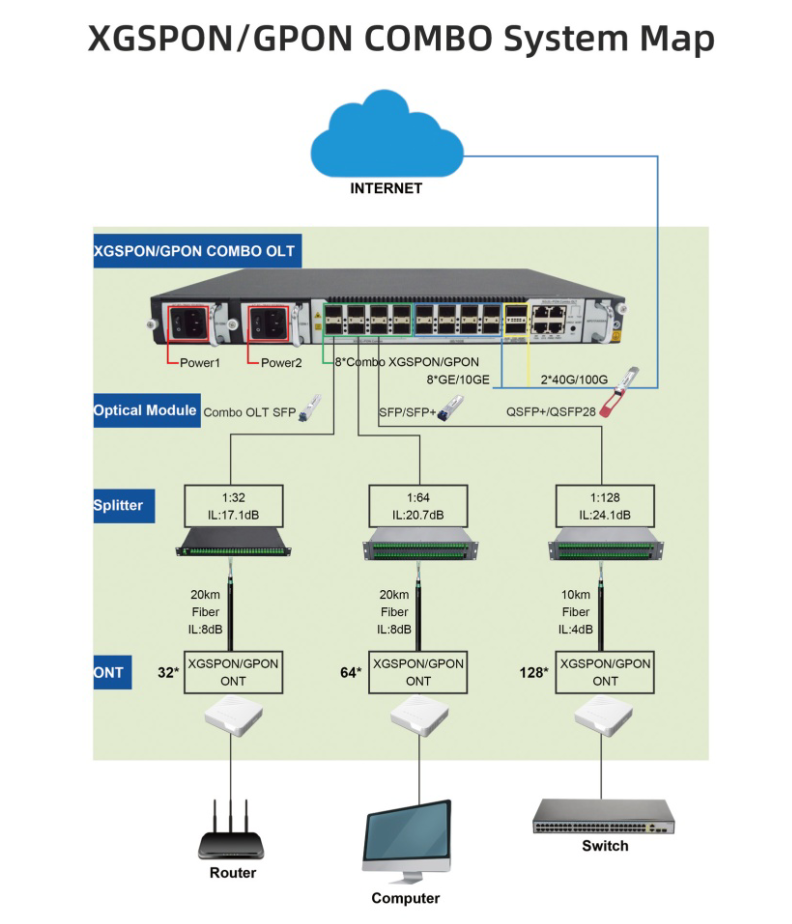

图1 一种典型PON网络应用结构
二、乘光网络光模块针对PON 应用的技术优点
1、产品支持的速率、协议跨度大、品种全
产品支持25G PON、XGSPON 、XGPON、GPON、EPON、10GBase、40GBase、100GBase、400GBase。
2、不同传输距离产品多
比如下行模块有XGSPON OLT E1 E2 D级别高功率的光模块，GPON 10dBm 超高功率OLT光模块；上行模块有灰光10km~20km光模块，有DWDM CWDM 40km 80km 中长距离光模块。
3、优势技术更多
比如多数产品支持工业级应用。可以支持TX RX突发模式。
4、成本优势明显
乘光网络在核心驱动芯片和激光器选型设计方面同时采用国外和国内芯片方案同时设计同时生产的方式，为不同客户提供了更多的商务选择。
5、兼容性和通用性能力强
乘光网络经过15年的磨砺，在同全球主要交换设备的兼容验证中优势明显。

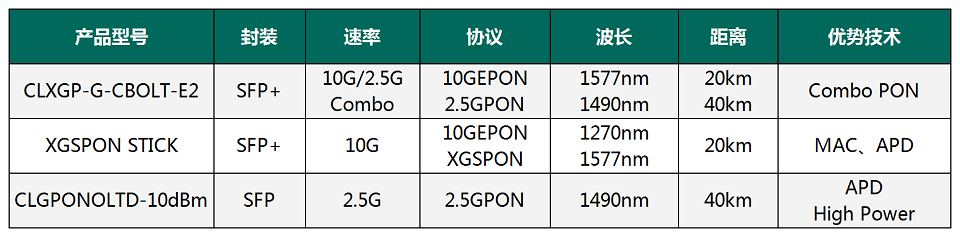

图2 部分乘光网络WDM光模块举例

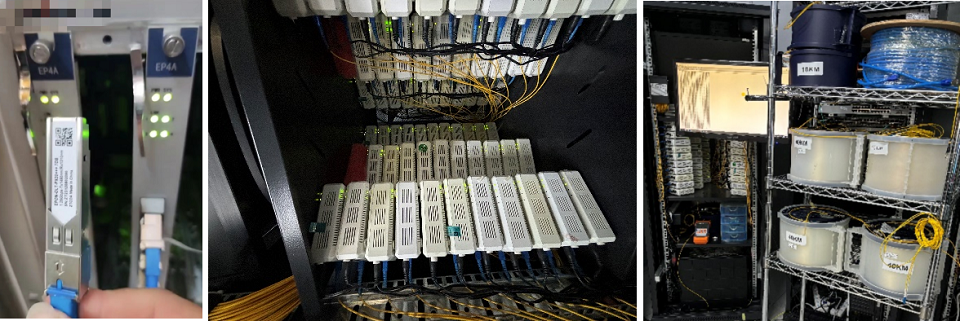

乘光网络自有实验室内OLT系统入网实测

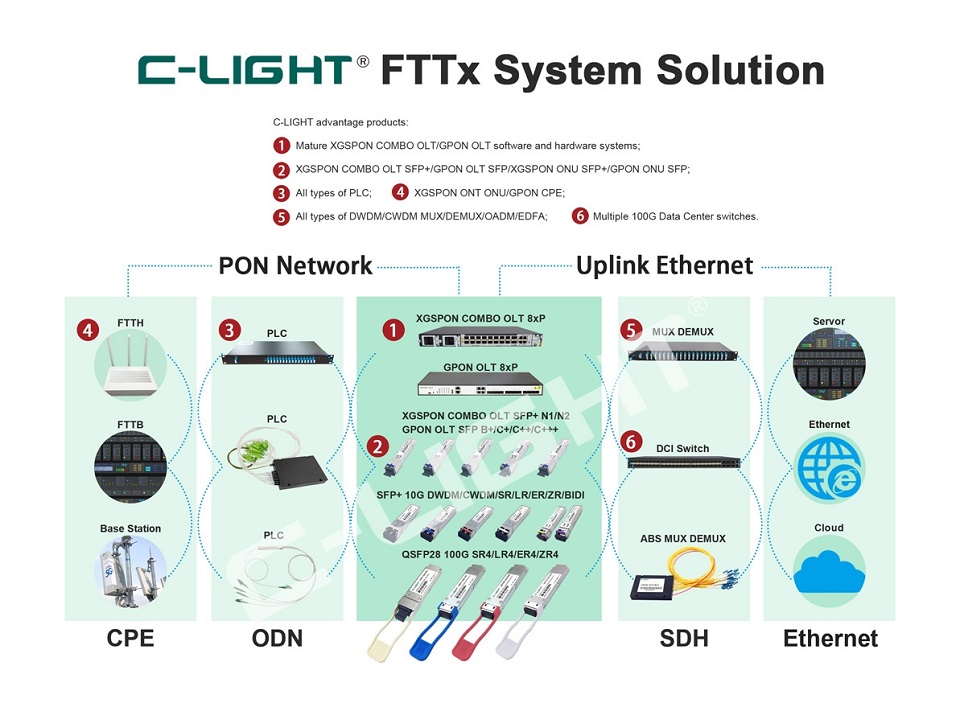

附：乘光网络的FTTx网络应用产品示意图
