乘光网络DWDM CWDM光模块在波分网络中的应用

乘光网络DWDM CWDM光模块在波分网络中的应用.png

一、应用背景

光波分复用（WDM）技术是在单根光纤内同时传送多个不同波长的光波，使得光纤通信系统容量得以倍增的一种技术。这项技术在光网络带宽飞跃发展的现在有着非常重要的商业应用价值。在波分网络应用中最重要的DWDM CWDM光模块产品在可见的将来会向着单波带宽更高（2024年的OFC已经有前沿科技公司MARVELL、 BROADCOM发布800G C-BAND长距离传输相干光模块），传输距离更远（相干技术和PAM技术的支持下，色散对DWDM CWDM波长激光器的影响被减小，可以实现更远距离的WDM传输），WDM光模块封装更加小型化方向持续高速发展。

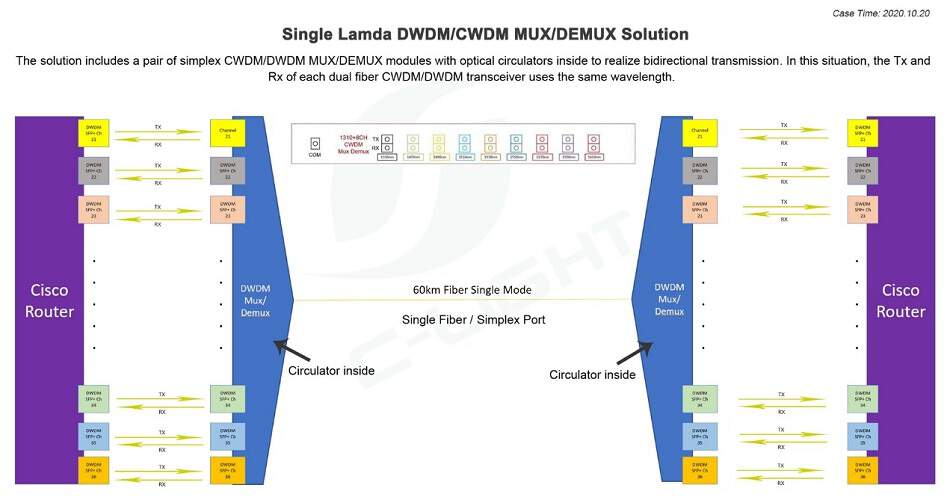

图1乘光网络DWDM CWDM 光模块的一种应用拓扑图

二、光波分网络应用的技术优点

1、可以充分利用光纤的带宽资源，节约光纤资源

在使用乘光网络的DWDM CWDM光模块传输WDM信号时一根光纤的传输容量比灰光光模块传输单波长信号时增加几十上百倍。

2、可利用现有无源波分网络系统实现带宽持续升级，节约了新投入的升级成本

乘光网络的DWDM CWDM光模块速率覆盖面广，从400G 100G 到 25G 10G 2.5G 1G均有对应的产品。产品波长同属C-BAND 100G/50GHz波段，可实现无源WDM光网络共享。

3、可支持多协议信号同时透明传输，互不干扰

乘光网络DWDM CWDM光模块具有支持多速率协议的特点，比如OUT协议、以太网xBASE协议、光纤通道FC协议等。

4、组网灵活

使用 WDM 的选路技术，可以在不改变光缆设施的条件下，调整光通信网的网络信道，在通信网设计中具有灵活性。比如图2中400G QSFP-DD可调DWDM光模块配合ROADM就是这样一种应用。

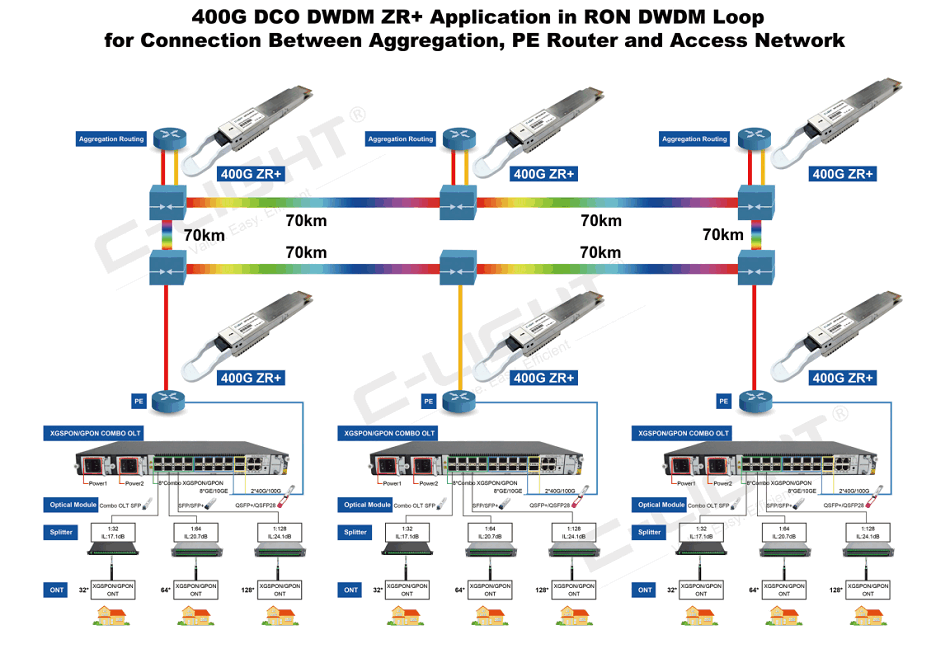

图2 400G DWDM ZR+ 和ROADM配合的波分上环应用

三、乘光网络DWDM CWDM光模块产品技术优点

1、产品速率跨度大、品种全

从400Gbps到100Mbps均在生产交付。

2、传输距离更远

比如25G DWDM 突破行业15km瓶颈，高达40km。

3、波长应用更多

比如支持可调波长、可生产订制波长组合的单纤双向BiDi产品。

4、优势技术更多

比如多数产品支持CDR功能，部分产品使用最先进的PAM技术。

5、成本优势明显

乘光网络在核心驱动芯片和激光器选型设计方面同时采用国外和国内芯片方案同时设计同时生产的方式，为不同客户提供了更多的商务选择。

6、兼容性和通用性能力强

乘光网络经过15年的磨砺，在同全球主要交换设备的兼容验证中优势明显。

产品型号	封装	速率	协议	波长	距离	优势技术
CL400GQDDZR+-300	QSFP-DD	400G/100G	400GBase/100GBas	C-BAND可调波	300km	DCO、DSP、TEC
CLSFP25GDW40P-XX	SFP28	25G	25GBase	C-BAND	40km	CDR、DSP TEC
CLSFP10GDWB26-XX	SFP+	9.9G~11.3G	OTU2 10GBase	C-BAND	120km	CDR、TEC

部分乘光网络WDM光模块举例

DWDM光模块核心测试项目：


MUX/DeMUX无源系统光纤实测

边模抑制比SMS		高温眼图测试

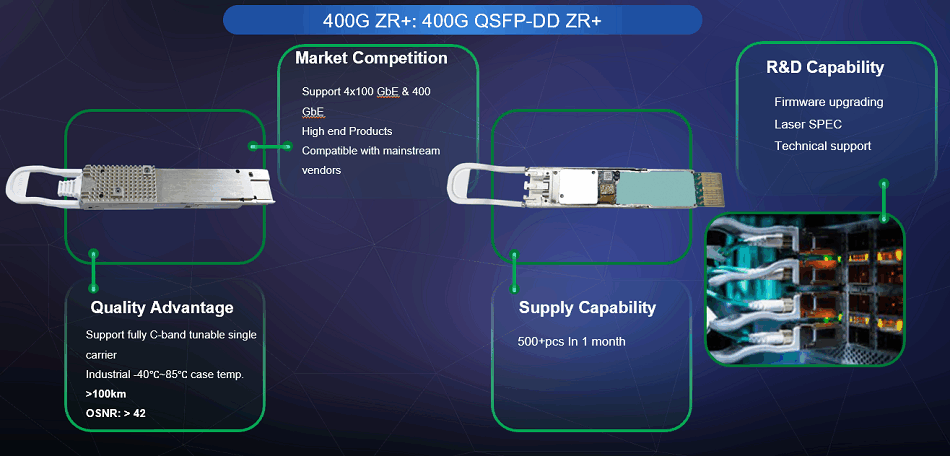

附： 400G DWDM 相干ZR+光模

400G DWDM.png
