STICK在PON网络应用

乘光网络PON STICK光模块系列产品在PON网络中的应用

一、应用背景

PON网络（Passive Optical Network无源光网络）相当于其他常见点对点的数通网络是一种低成本导向的点对多点网络应用。这种点对多点光通信应用具有成本更低、光纤利用率更高、带宽更高、安全性更高、运营管理更方便、后期扩展升级更简单的多种优点。在PON网络速率来到广泛10G速率应用的今天，更多的PON组网方案被大数据采集、工业互联网、5G基站数据前传等应用领域所选择。

PON网络结构和组成包括OLT(Optical Line Terminal)、ONT（Optical Network Terminal , ITU-T体系下称为ONT , IEEE体系下称为ONU - Optical Network Unit）、ODN （Optical Distribution Network）几个核心部分。其中OLT设备的工作特点为上联以太网数通网络，下行数据发射采用连续模式，下行接收采用突发模式；ONT设备采用连续接收模式，发射采用突发模式。乘光网络的OLT STICK SFP、ONT STICK SFP产品就是一种特殊的小型化“迷你”版本的OLT和ONT交换设备。

二、应用特色

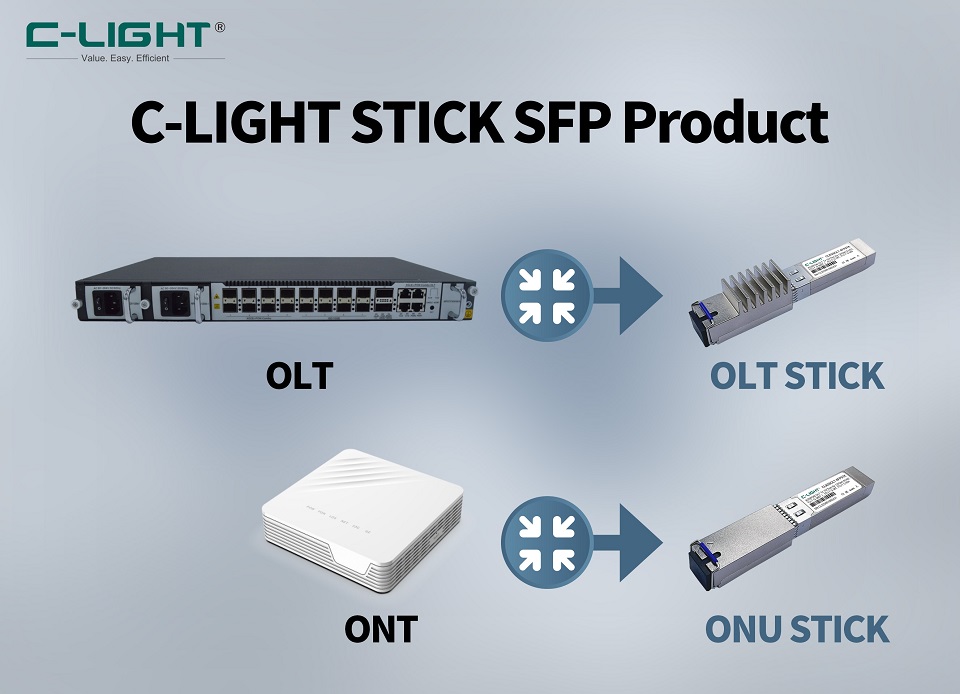

传统OLT设备采用机框式交换设备和ONT采用光猫盒子的商用设计，这类产品设计虽然功能强大，但也都有一些固有缺点。乘光网络的PON STICK SFP系列产品很好的弥补了这部分缺陷，有效的拓宽了PON网络应用的场景：

1、乘光网络的OLT STICK 和ONT STICK SFP系列产品同样支持ITU-T G984.1/2/3/4 ITU-TG.987.2 ITU-TG.9807.1/2 ITU-TG.988 IEEE 1588V2 IEEE802.1ag等应用协议，支持MAC\ IMGPV2\ RIPV2\ EEPROM\ OMCC\ MICI\ SN管理，支持以SFP兼容方式接入各类以太网交换机、路由器、服务器和其他带有SFP光口的以太网终端。相对于传统OLT设备上联以太网和ONT用wifi或网线转接以太网设备，乘光网络的STICK SFP系列产品可以直接用MSA SFF8472标准协议的“金手指”对接相应的以太网光口设备，实现PON网络与以太网络的直接互联，也可以在以太网络内部组成小型的点对多点的网络互联，非常适合5G基站数据前传、工业互联网内各类小型数据采集上报、监控网络视频采集等。

2、传统设备本身体积较大，OLT设备一般在1U尺寸以上，ONT尺寸无标准，并且不含电源部分一般在10x10cm以上。

乘光网络的OLT ONT STICK SFP光模块符合MSA SFP协议规范尺寸，长宽高85.5x13.7x8.5mm，重量 40克/个。

3、传统设备需要外置电源供电，规格受国家区域限制，并且电源体积较大。

乘光网络的OLT ONT STICK SFP光模块无需外置电源，直接由满足MSA SFF8472标准协议的SFP+光口直接供电。

4.传统OLT ONT设备成本较高，运输成本高。在某些小规模点对多点应用环境下不经济实用。

乘光网络OLT ONT STICK SFP光模块成本较低。由于自身体积重量也低，运输费用也很便宜，适合快递方式高效运输。在一些只需要1：16和1：32 PON网络应用场景中非常有竞争力。

5.设备维护要求较高，普遍为商业级产品，难以满足工业级高温条件下的使用。

源于芯片选型支持和金属+高效散热设计，乘光网络OLT ONT STICK SFP光模块可以支持工业级应用。

乘光网络ONT STICK SFP应用.png

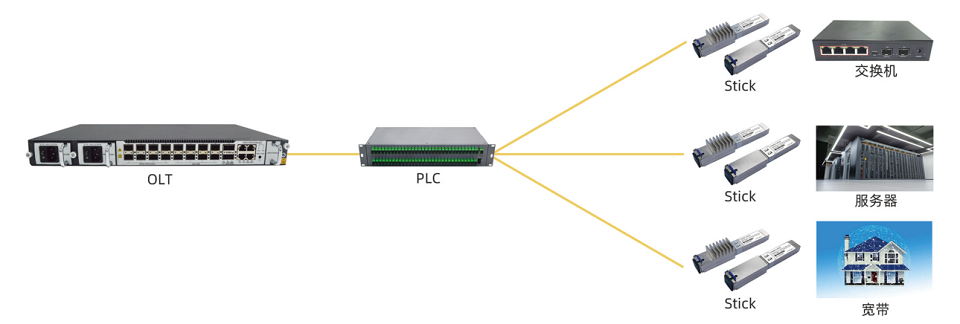

图1典型的乘光网络ONT STICK SFP应用

三、PON STICK SFP光模块产品常见问题

1、产品传输信号会比传统OLT ONT设备差吗，传输距离受影响吗？

答：不会。因为产品采用了同类型的激光机光路设计、驱动电路设计、交换协议处理器芯片。在产品通信性能方面不会降低要求。

2、产品能接入哪些类型的以太网设备呢？

答：从技术上讲，符合以太网SFP光口协议的设备都可以通过我们的产品接入PON网络。常见的国际主流以太网交换机和路由器上也可以正常兼容使用。

3、产品可以自定义开发一些适用于自己品牌交换设备的管理界面和功能吗？

答：可以。因为管理芯片支持开放设计，欢迎业内设备商和应用商与我们共同开发。

4、产品的发射功率和接收灵敏度可以订制吗？

答：可以。在规格允许的范围内，可以在商务条件满足的情况下订制。

5、产品应用不太熟悉，可以有技术支持帮助我们完成现场搭建和配置吗？

答：可以。我们的PON网络技术支持工程师非常熟悉各类品牌交换机和PON设备的配置。

新建 XLS 工作表_Sheet3.png

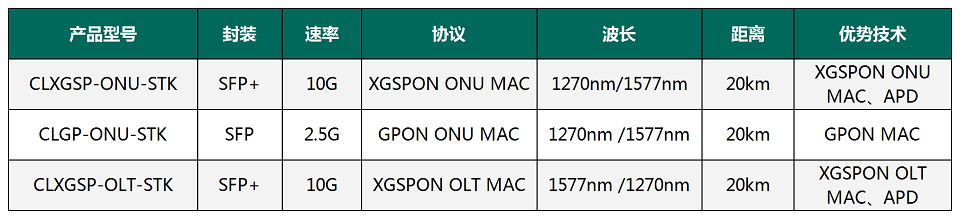

图2 部分乘光网络STICK光模块举例

附： PON ONU MAC光模块常见测试项目：
